首先小編想總結一下諧波在汽車制造行業“為非作歹”的開場戲分享給大家！
旁白：諧波就是“無惡不作”的，“打砸搶燒”的“恐怖分子”。嚴重危害用電設備健康，例如在汽車配件制造和汽車制造行業。諧波在諧波源負載如沖壓機、電焊機、涂裝機、變頻器等在運行時，逃入電網“為非作歹”，“打砸搶燒”電氣設備。引起汽車配件制造設備誤動作，電容器損壞甚至爆炸......，這不……
旁白：在一個電氣設備以及電氣供應準備就緒的汽車配件制造廠。
諧波主力軍阿二語：兄弟們，咱們就是電網中的恐怖分子，目的只有一個，就是搞破壞，大量占據電網，損壞用電設備，遇見精密設備最好別放過！
諧波主力軍阿五細語：二哥咱們趁諧波源點焊機等打開，無人來得及防守的時候沖向電網！
諧波阿七大喊：二哥，五哥威武！
等點焊機等設備一開啟！
各種丑八怪諧波齊齊沖向電網！

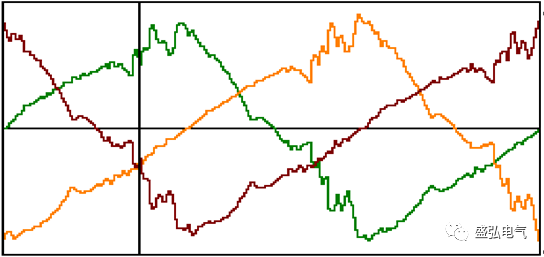

接下來出現一片混亂，形成以下雜亂無章的局面。（畸變諧波）

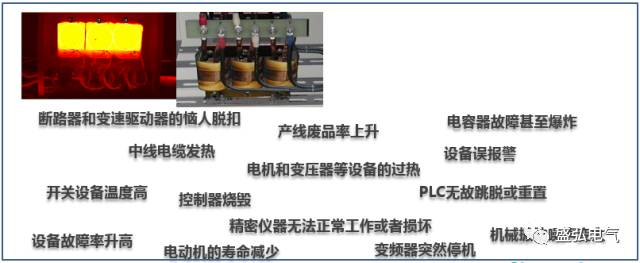

再接下來諧波all開始“打砸搶燒”......
前不久，盛弘的朋友三櫻（東莞）汽車部件公司，就針對諧波“打砸搶燒”進行全面治理。
三櫻汽車部件公司諧波治理案例
三櫻-何許人也？
三櫻（東莞）汽車部件公司位于東莞紅梅鎮，主要生產和銷售車用零配件、五金件、塑膠件等，現場有兩臺變壓器（1#變壓器和2#變壓器），每臺變壓器下面帶了兩臺釬焊爐，以及數量不等的電焊機、照明等其他負載。
諧波到底在三櫻做了啥壞事？
由于使用了可控硅整流控制的釬焊爐，在釬焊爐開啟的時候，會產生大量諧波電流，流經系統阻抗形成諧波電壓。諧波注入系統后影響了系統的電能質量，導致其部分電焊機不能穩定運行。
具體現象為：
1#變壓器下的1號釬焊爐和2號釬焊爐同時開啟時，車間的電焊機都能正常運行，因?yàn)?#變壓器下電焊機數量較少，且無周波保護功能。但是2#變壓器下的兩臺同型號釬焊爐不能同時開啟，一旦同時開啟，一部分電焊機會無法工作（這部分電焊機因?yàn)橛兄懿ūＷo(hù)功能，檢測到電能質量狀況極為惡劣，出于對電焊設備的保護，導致電焊機不能正常工作）。
在僅開啟一臺釬焊爐的時候，也有部分電焊機不能正常開啟，諧波的大量存在，已經影響了工廠的產品生產與加工進程。
諧波-電氣設備殺手在此"為歹作亂"，我們?cè)撊绾问呛茫?/strong>
三櫻選擇了就地治理
為改善供電系統電能質量，防止電焊機長期工作在高諧波環境中而不能正常運行，甚至是出現重大安全隱患，該現場安裝了APF進行諧波治理，以達到凈化電源質量、保證設備安全運行、提高電能利用率的目的。
三櫻與我司合作在該現場安裝了2臺300A的有源濾波柜，分別對2#變壓器的兩臺釬焊爐進行了就地治理。如圖示，APF安裝在1號、2號釬焊爐紅圈側。
安裝示意圖

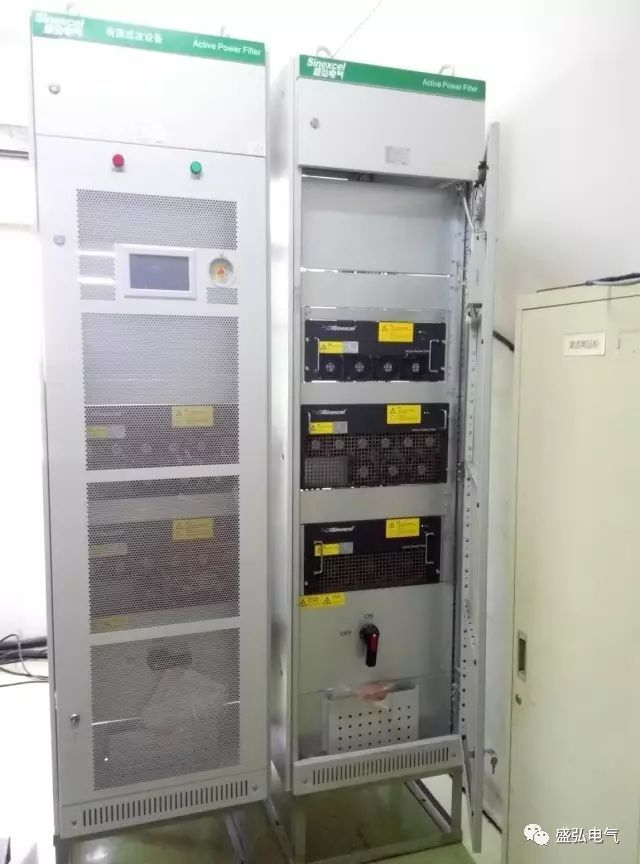

安裝實物圖
讓電氣殺手-諧波至此被抑制
安裝了Sinexcel APF之后，我們可以從APF監控屏上看到相應的數據。下表為相關數據分析。
表1 數據分析表

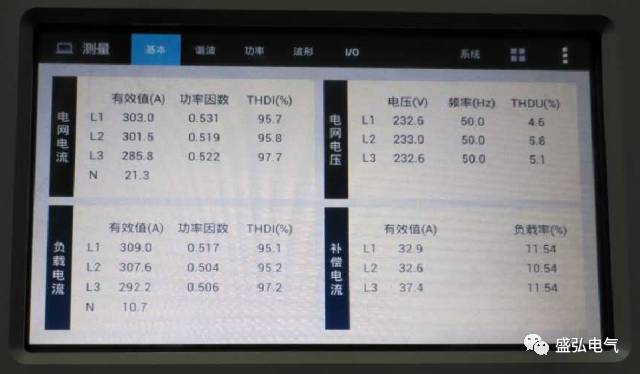

上圖為APF補償前的數據，系統的電壓畸變率超過了GB/T14549-93要求的5%，達到了5.8%，諧波電流畸變率高達97.2%，諧波電流約為213A。

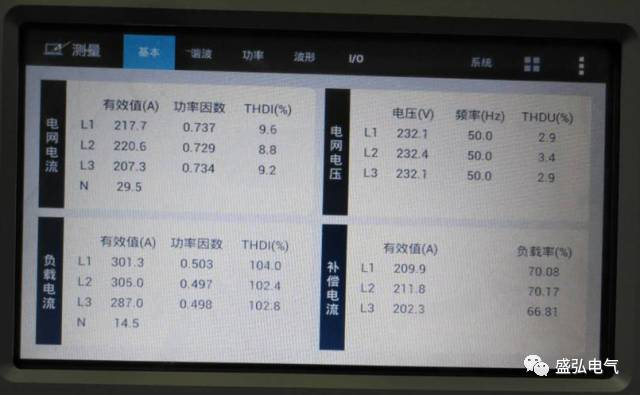

上圖為APF補償之后的數據，系統的電壓畸變率降低至3.0%左右，諧波畸變率也低于10%，諧波電流含量約為20A。

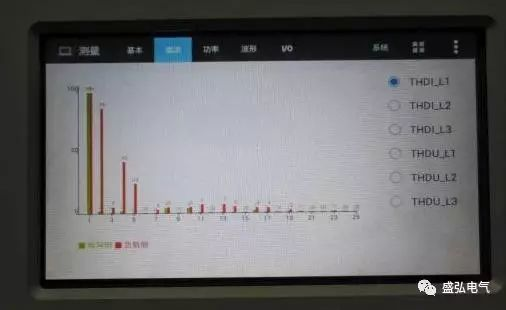

上圖為諧波頻譜圖，紅色部分為治理之前負載側的諧波，綠色部分為治理之后電網側的諧波，經過治理，可以看到諧波含量顯著下降。
為用戶提供健康的用電環境，
-用戶的成功才是我們盛弘最大的成功
從以上數據可以看出，通過Sinexcel APF的治理，系統諧波電流含量從治理前的超過200A降低到僅有20A,諧波電壓從治理前的5.8%降低到3.4%，治理效果明顯。
從負載應用效果來看，在進行諧波治理之后開啟釬焊爐時，電焊機沒再發生報警現象，經過Sinexcel APF治理，保障了該系統的電能質量，很好地解決了因諧波引起的電焊機無法正常工作的問題。
從效益上來看，電焊機均能同時正常工作，提高了工廠的生產效率，保障了產品的質量。并且減少了因電能質量問題帶來的需經常維護設備的情況。
從此，三櫻用電設備不再畏懼諧波。
