電壓暫降概述：

隨著現代電力工業的快速發展和系統中用電負荷結構的重大變化，工廠和辦公自動化對電子設備的依賴性快速增長。對于電力用戶來說，電壓暫降正成為一個主要的問題。電能從發出到使用的整個過程中要跨越廣闊的地理區域，這其中整個傳輸系統普遍遭遇閃電、暴雨、大風、施工、人員誤操作等意外，引起短路故障導致的電壓暫降現象，有些足以影響到敏感設備的正常運行。

目前電網中，電壓暫降/暫升是普遍的電壓?jiǎn)栴}。電壓有效值的異常升高，會直接損壞設備。能夠?qū)е码姎庠O(shè)備故障或停機的市電電壓暫降，比完全的主網停電的次數多發生了10倍以上。根據EPRI(美國電科院)權威數據，92%以上的電能質量事件為電壓暫降和暫升，其它電能質量事件所占比例不到8%。電壓暫降已經被眾多的國際研究機構確定為電力系統中最為普遍發生的事件。因此對敏感設備進行電壓暫降(暫升)保護顯得尤為重要。

盛弘電氣可提供全方位立體式的電壓暫降綜合解決方案，從各種程度的暫降治理方案，到電能質量檢測、數據分析，全面解決由電壓暫降帶來的經濟損失及生產損失

什么是電壓暫降？

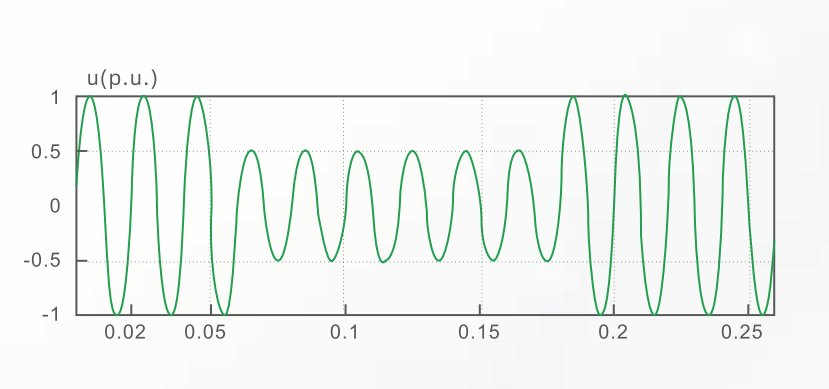

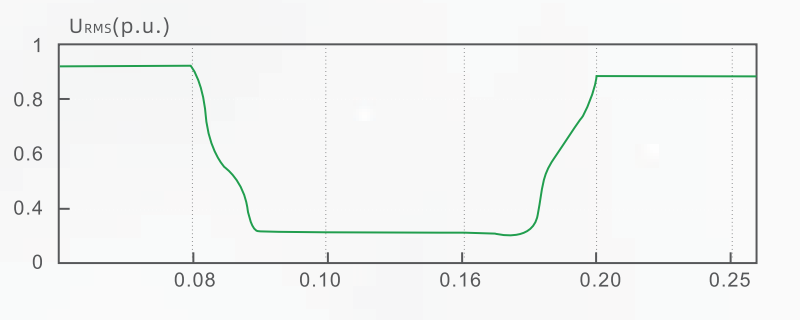

IEEE標準及國家標準《電能質量電壓暫降與短時中斷》(GB/T30137-2013)規定了電壓暫降定義:電壓暫降是指電力系統中某點工頻電壓有效值暫時降低至額定電壓的10%~90%(即幅值為0.1~0.9(p.u.))，并持續10ms~1min，此期間內系統頻率仍為標稱值，然后又恢復到正常水平的現象。電壓暫降以剩余電壓百分比為度量。短時中斷是指一相或多相電壓頻時降低到0.1p.u.以下，且持續時間為10ms -1min。

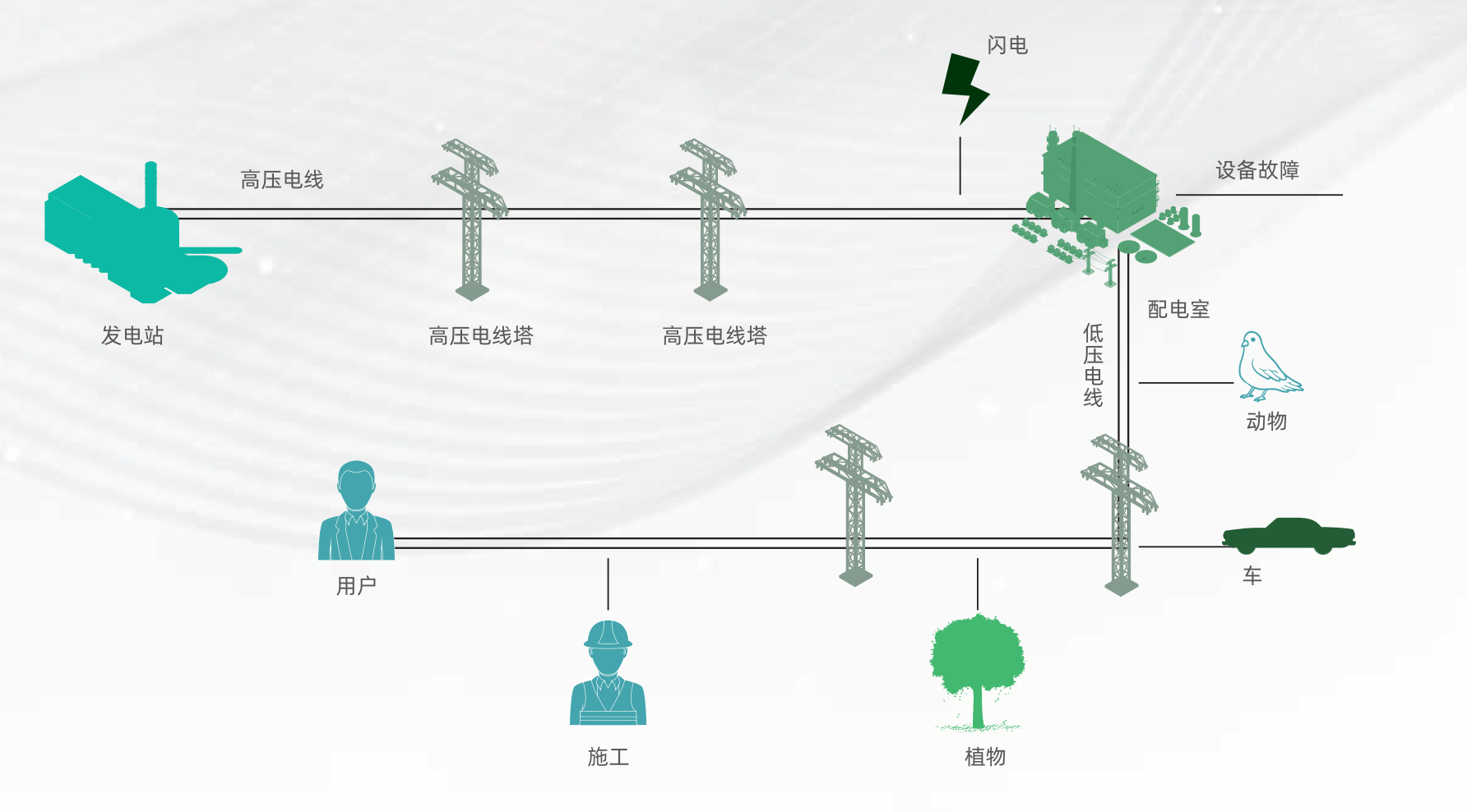

電壓暫降產生的原因：

電壓暫降一般是由電網、變電設施的故障或負荷突然出現大的變化所號起的，電能在經過遠距離的傳輸過程中不可能免的會遭遇眾多情況，如的配電系統中發生的電力系統故障、雷擊、大型電機啟動，電容器的投切等事件。

自然原因:

雷擊、閃電、暴雨、大風、下雪等。

電力系統原因：

短路故障、大電機啟動、線路切換、變壓器和電容器投切、配電裝置故障感應電機機(大功率)啟動等。

不可預知的偶然事件：

交通事故，建筑施工造成輸電線路損壞，人為操作失誤、小動物進入配電室等。

電壓暫降事件的特點：

1.電壓暫降事件特點有以下幾個方面：

2.電壓暫降持續事件一般小于2秒鐘；

3.單相和兩相電壓暫降居多；

4.三相電壓均低于20%的情況少見，但也時有發生。

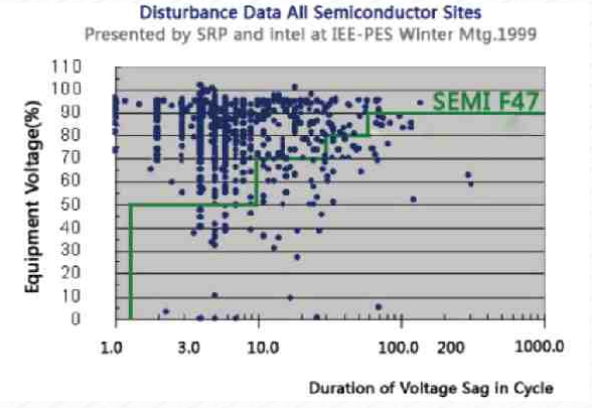

下圖是美國電科院EPRI對電壓暫降的調查情況，經過兩次在全美洲22站點進行電能質量研究共記錄到1076個電壓暫降事件，其中在綠色線(SEMI)標準上方的電壓暫降的數量占總數的93%僅有6個事件為斷電，僅有3個事件在2秒以外。

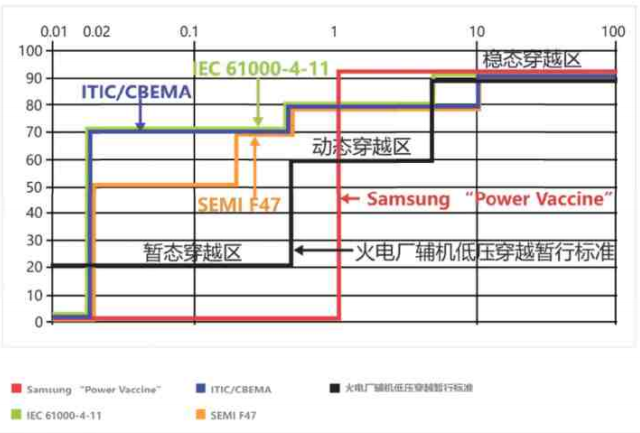

下圖是各類標準對電氣設備的免疫要求，從免疫曲線來看，一般設備對于短時間中度暫降以及長時間幅度較小的暫降事件具備很好的免疫力。但是不具備短時深度暫降免疫力，所以跌落幅度大的電壓暫降事件是帶來電壓暫降危害的主要原因。

備注：電氣設備對曲線上方的電壓暫降有免疫能力，對曲線下方的電壓暫降不具備免疫能力。
