摘要：

醫療行業中的用電器件可分為醫療設備，信息設備和普通用電器件三類。

在醫療設備中，有大量的電力電子元器件，這些設備在工作時會產生大量諧波，造成污染。比較常見的設備有MRI  (核磁共振儀)、CT機、X線機、DSA(心血管造影機)等。其中，MRI工作時會生成射頻脈沖和交變磁場來產生核磁共振，而射頻脈沖和交變磁場都會帶來諧波污染；X光機中高壓整流器的整流橋工作時將產生較大諧波，而且X光機為瞬時性負荷，工作時電壓可達幾10千伏，變壓器的原邊將增60~70kW的瞬時負荷，也會增加電網諧波。這些都會導致醫院電能質量問題凸顯，急需采取措施進行電能質量治理。

為了存儲海量信息和方便辦公，現在大型醫院基本建立了醫院信息系統。為保證通訊穩定連續，機房一般配備了大量的UPS不間斷電源。而UPS，包括機房里的開關電源、變頻空調等都是常見的諧波源。另外，目前大部分新建數據機房采用高頻UPS也會引發容性無功問題。

醫院中普通用電器件包括變頻空調、照明燈、電梯等，這些屬于單相非線性諧波源，會產生大量諧波，對通信設備、醫療設備的正常運行造成影響。由于需要支撐起醫院的正常運作，這些設備對供電質量要求非常高。

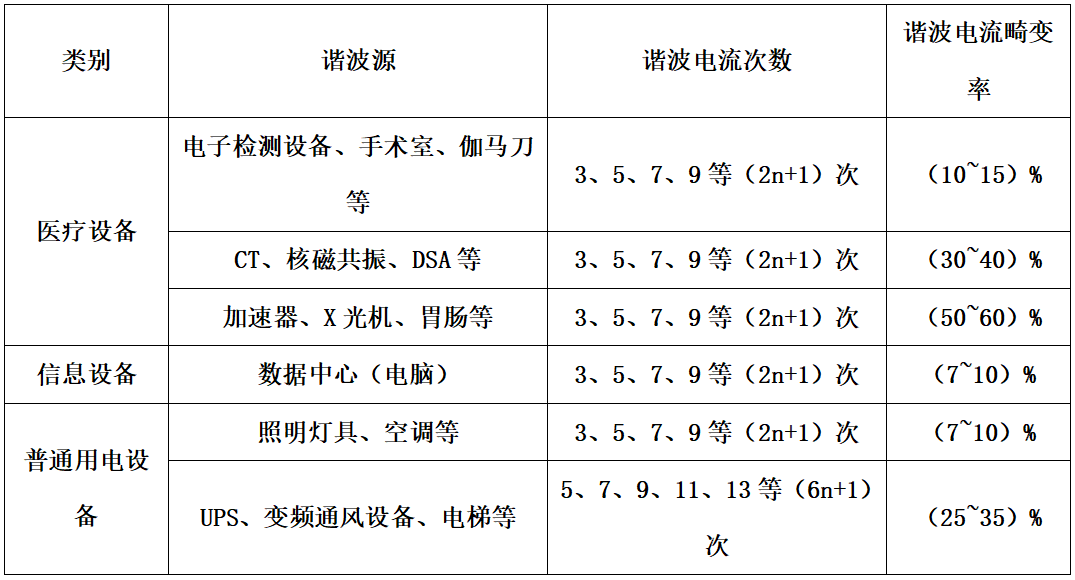

1.諧波源產生的諧波電流的頻譜很寬；

2.諧波電流畸變率很高，設備的功率因數也很高；

3.醫院內電子設備、醫療設備很多，這些設備對諧波很敏感；

4.大量的諧波電流和諧波電壓，會影響到配電系統中的繼電保護設備的正常工作，影響配電系統的供電連續性、穩定性；

5.醫院諧波源眾多且分散，建議采用集中治理。

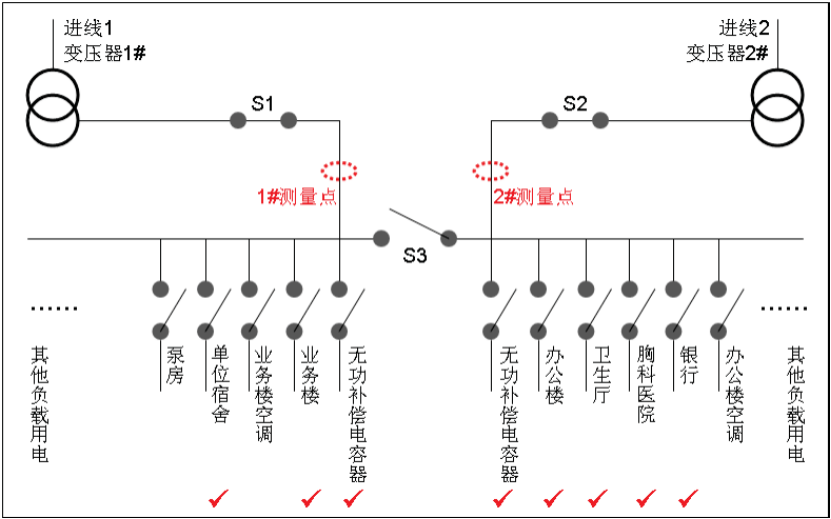

某醫院一次系統示意圖

1.醫院大型醫療器械的頻繁啟動，造成電流波動非?？?，對系統的沖擊很大，隨之變化的諧波電流，容易導致精密治療和診斷儀器設備的故障率增大、壽命縮短甚至損壞；

2.系統中存在一定的3次諧波電流，會導致中線過熱，帶來火災隱患；

3.諧波還會導致依賴微處理器的新型醫療設備的同步失調和數據錯誤；

4.諧波諧振引起的共模干擾和過電流將直接危害設備內部電子線路的安全，會導致?lián)舸┗蚍烹姟?

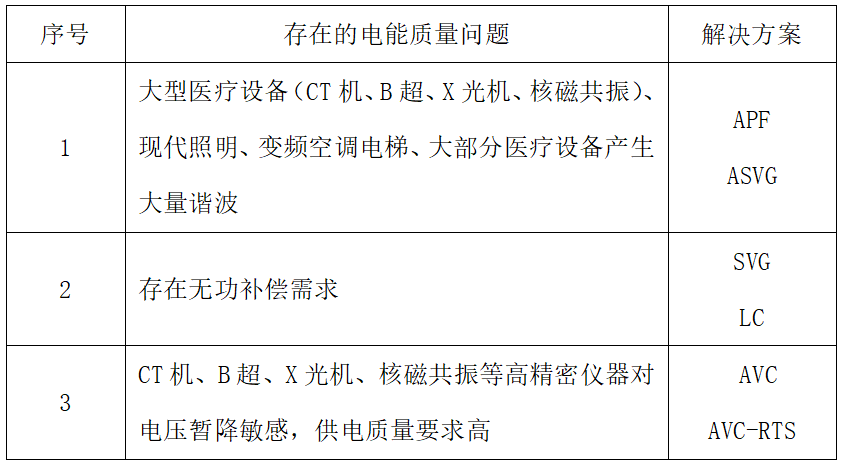

諧波的存在給醫院的電氣安全與醫院醫療和檢驗設備的正常工作帶來了嚴重危害，已成為危害醫院手術環境的重要因素，醫院對電能質量的重視程度越來越高。為此，盛弘提供了一套完整的解決方案，具體如下：

五：案例分享：

廣東省中山中醫院
